钻杆是一种空心、厚壁的管道,用于将钻井液和扭矩通过井筒传递到钻机上的钻头。当它旋转并抬起底部钻具组合(BHA)时,可以承受严重的内外压力、扭曲、弯曲和振动。钻杆的两端各有一个螺纹,称为工具接头。它是按照美国石油协会(API)等基本规范制造、取样、测试和检验的。
钻杆评级:E75, x95, g105, s135。
工具接头耐磨带:Arnco 100XT、200XT、300XT、400XT
内涂层钻杆:TK34、DPC、TC2000、TC3000

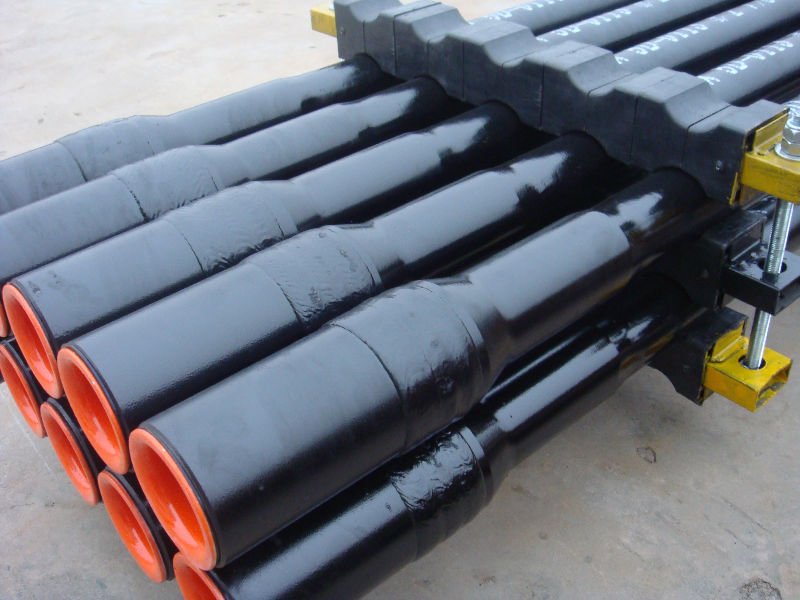

钻杆
API SPEC 5 dp定义了用于石油和天然气行业钻井和生产作业的3个产品要求级别(PSL-1、psl-3和psl-2)的加厚管体端部和焊接工具接头的钢制钻杆的交货技术条件。PS-1定义了壁厚、冲击强度和屈服强度要求,特别针对材料等级。PL-2/ PL-3有额外的强制性要求。
API钻杆等级 | 最小屈服强度(psi) | 最小抗拉强度(psi) |
e - 75 | 75000年 | 100,000 |
x - 95 | 95000年 | 105000年 |
g - 105 | 105000年 | 115000年 |
s - 135 | 135000年 | 145000年 |
API SPEC 5DP钻杆的详细信息
大小 英寸 |
标称重量 |
重量c/w空白端 |
OD |
壁厚 |
年级 |
破坏类型 |
|||
磅/英尺 | 公斤/米 | 英寸 | 毫米 | 英寸 | 毫米 | ||||
2-3/8 | 6.65 | 6.27 | 9.33 | 2.375 | 60.3 | 0.280 | 7.11 | E X, G, S | 欧盟 |
2-7/8 | 10.4 | 9.72 | 14.47 | 2.875 | 73.0 | 0.362 | 9.19 | E X, G, S | 欧盟 |
3 - 1/2 | 13.3 | 12.32 | 18.34 | 3.500 | 88.9 | 0.368 | 9.35 | E X, G, S | 欧盟 |
3 - 1/2 | 15.5 | 14.64 | 21.79 | 3.500 | 88.9 | 0.449 | 11.4 | E X, G, S | 欧盟 |
4 | 14.0 | 12.95 | 19.27 | 4.000 | 101.6 | 0.330 | 8.38 | E X, G, S | IU,欧盟 |
4 1/2 | 16.6 | 15.00 | 22.32 | 4.500 | 114.3 | 0.337 | 8.56 | E X, G, S | 欧盟、内外加厚 |
4 1/2 | 20.0 | 18.71 | 27.84 | 4.500 | 114.3 | 0.430 | 10.92 | E X, G, S | 欧盟、内外加厚 |
5 | 19.5 | 17.95 | 26.70 | 5.000 | 127.0 | 0.362 | 9.19 | E X, G, S | 内外加厚 |
5 | 25.6 | 24.05 | 35.80 | 5.000 | 127.0 | 0.500 | 12.7 | E X, G, S | 内外加厚 |
半 | 21.9 | 19.83 | 29.52 | 5.500 | 139.7 | 0.361 | 9.17 | E X, G, S | 内外加厚 |
半 | 24.7 | 22.56 | 33.57 | 5.500 | 139.7 | 0.415 | 10.54 | E X, G, S | 内外加厚 |
6 5/8 | 25.2 | 22.2 | 33.04 | 6.625 | 168.275 | 0.330 | 8.38 | E X, G, S | 内外加厚 |
6 5/8 | 27.7 | 24.23 | 36.05 | 6.625 | 168.275 | 0.362 | 9.19 | E X, G, S | 内外加厚 |
(注:国际单位-在一个内部加厚沿内壁增加的厚度,以补偿在穿线时去除的金属与统一,直的外墙。
欧盟-在一个外部加厚沿管外径增加的厚度补偿金属在螺纹与直孔。
内外加厚-在一个内外加厚沿管道的内壁和外壁增加,以补偿在穿线过程中移除的金属。
E级钻杆在每个系统位置,屈服强度小于80000 psi,是最经济的屈服强度。与高强度的钻杆相比,它在断裂前能够承受更大的拉伸或“压力”。同样,它对腐蚀和开裂。E级用于10000至15000英尺的中等深度井。
X-95、G-105和S-135被认为是高强度等级。它们表现出更高的屈服强度,这是深井需要的。
API 5DP钻杆使用方法:矿山爆破、水井钻探、地热井钻探、前撑杆、煤炭及有色金属矿山工程等。乐动官网网址
